Sat Nano는 최고의 공급 업체입니다 산화 제 2 철 분말 Fe3O4 나노 파더중국에서는 50Nm, 100nm 및 기타 입자 크기를 제공 할 수 있습니다. 문의 사항이 있으시면 sales03@satnano.com으로 문의하십시오.
2 철 분말 분말 Fe3O4 나노 파더를 준비하는 방법은 무엇입니까? 제조 공정을 간단히 소개 하고이 방법을 따라이를 수행 할 수도 있습니다.
1 단계 : 측정 실린더로 16 밀리리터의 에틸렌 글리콜을 측정하고 비커에 붓습니다.
2 단계 : 균형을 사용하여 0.36 그램의 6 각형 제 2 철 염화물의 무게를 측정하고 1 단계에서 비이커에 붓습니다.
3 단계 : 균형을 사용하여 첨가제의 2.38 그램의 무게를두고 1 단계에서 비이커에 붓습니다.
4 단계 : 균형을 사용하여 0.36 그램의 폴리에틸렌 글리콜 20000의 무게를 측정하고 1 단계에서 비이커에 붓습니다.
5 단계 : 상기 혼합물을 자기 적으로 10 분 동안 저어줍니다.
6 단계 : 상기 혼합물을 50 밀리리터 용량의 열수 반응기에 붓고 섭씨 200도에서 10 시간 동안 반응합니다.
7 단계 : 반응이 완료된 후, 열수 반응기는 자연적으로 실온으로 냉각되고 반응 용액이 꺼집니다. 고체 분말을 원심 분리로 수집하고, 탈 이온수 및 에탄올로 3 회 세척하고, 건조시켜 테트 록 사이드 인 고체 분말을 수득 하였다.

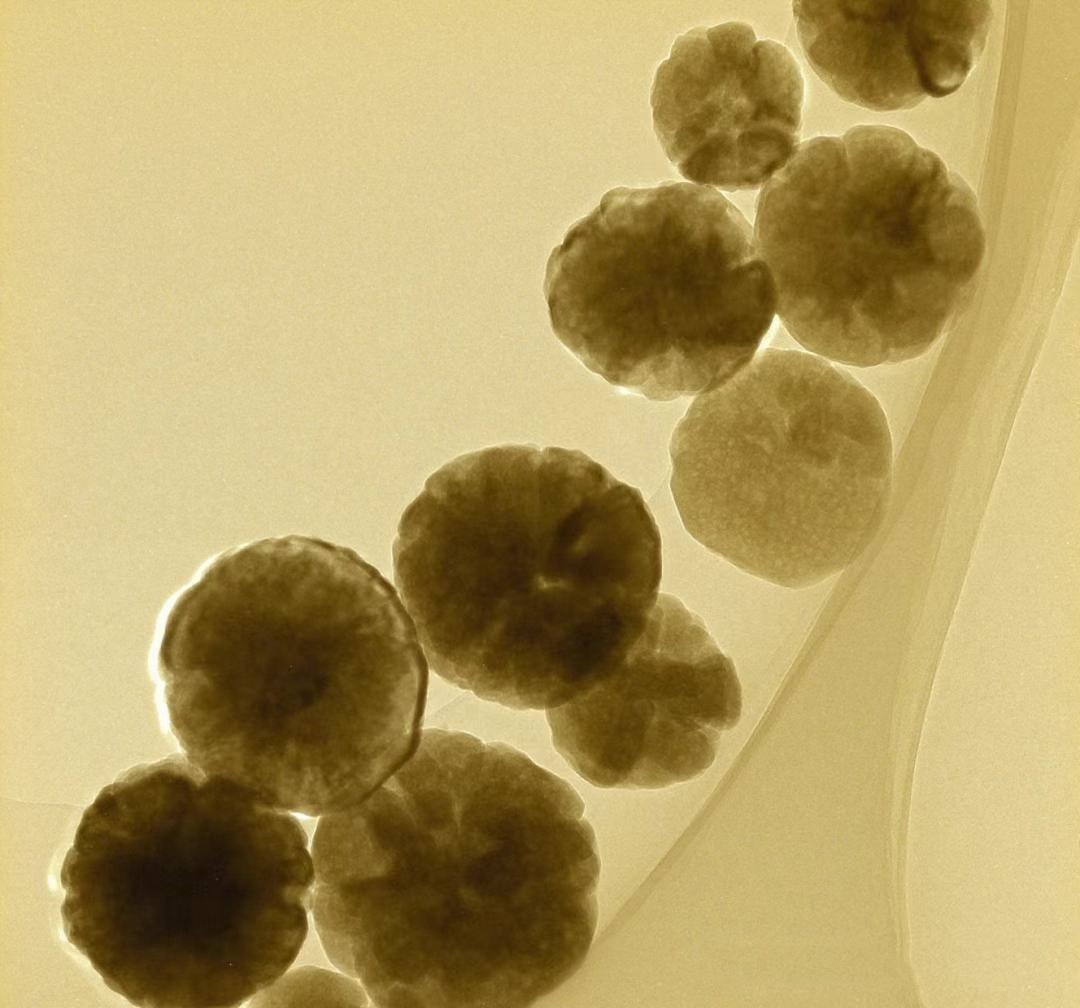

이 방법에 의해 합성 된 산화철은 입자 크기가 200 나노 미터로 구형이다. 재료의 전체 길이는 다음과 같습니다.
