재료 과학, 촉매, 에너지 및 환경 분야에서 비표면적은 재료 성능을 측정하는 중요한 매개변수 중 하나입니다. 활성탄의 흡착 효율, 촉매의 활성, 전극 재료의 에너지 저장 성능은 표면적과 밀접한 관련이 있는 경우가 많습니다. 현재 가장 널리 사용되는 표면적 측정 방법은 BET 비표면적 테스트입니다. 이 기사에서는 원리, 샘플 준비, 데이터 처리 및 예방 조치를 포함한 여러 측면에서 BET 테스트에 대한 자세한 분석을 제공합니다.
1. 원리BET 테스트
1.1 흡착현상과 비표면적
고체 물질의 표면에서 가스 분자는 물리적 흡착의 형태로 물질 표면에 부착되어 단일 또는 다중 분자 층을 형성합니다. 가스 분자가 재료 표면에서 평형 흡착에 도달하면 흡착량과 가스의 상대 압력 사이에 일정한 관계가 있습니다. 이러한 현상을 바탕으로 BET 이론이 제안되었다.
1.2 BET 방정식
BET(Brunauer Emmett Teller) 이론은 1938년에 제안되었으며, 그 핵심은 고체 표면에 대한 기체의 다분자층 흡착 거동을 통해 비표면적을 계산하는 방법을 도출하는 것입니다.

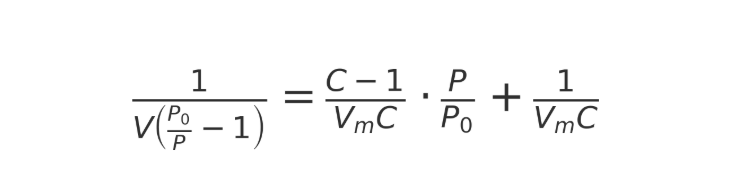

BET 방정식의 형식은 다음과 같습니다.
어느:
(V) 상대압력 하에서의 흡착능력(P/Po)
(Vm): 단일 분자층 흡착능
(P) 흡착압력
(Po): 포화 증기압
(C) 상수, 흡착열과 기화열의 차이를 반영
실험을 통해 일련의 흡착 데이터를 얻은 후 BET 선형 그래프를 그릴 수 있으며(보통 0.05~0.35 범위에서 (P/Po)를 선택) 기울기와 절편으로부터 Vm과 C를 계산하여 궁극적으로 비표면적을 얻을 수 있습니다.
1.3 가스 선택
일반적으로 사용되는 흡착 매체는 다음과 같습니다.
질소(77K) → 가장 일반적인 선택
아르곤 가스(87 K) → 미세 다공성 재료에 적합
이산화탄소(273 K) → 초미세공 측정에 더 적합
2、 샘플 준비
BET 테스트에는 매우 높은 수준의 샘플 전처리가 필요하며, 부적절한 준비는 결과 편차로 직접 이어질 수 있습니다.
2.1 탈기 처리
목적: 흡착 데이터에 영향을 미치지 않도록 샘플 표면에서 수분과 불순물 가스를 제거합니다.
방법: 탈기에는 일반적으로 진공 또는 고순도 불활성 가스(예: 헬륨 및 질소)가 사용됩니다.
온도 선택: 재료 특성에 따라 설정하며 일반적으로 80℃~350℃ 범위 내에서 설정됩니다.
고분자 또는 유기골격재 : 구조적 손상을 방지하기 위한 저온(80~120℃)
무기 산화물 및 탄소 재료: 더 높은 온도(200-350℃)에서 사용 가능
2.2 표본 크기
기기 및 재료 유형에 따라 일반적으로 50-300mg의 샘플이 필요합니다. 분말 재료는 축적으로 인한 열 전달 불량을 방지하기 위해 고르게 분산되어야 합니다.
2.3 주의사항
대기 오염 방지: 탈기가 완료된 후 수분 흡수를 줄이기 위해 가능한 한 빨리 분석 끝으로 옮겨야 합니다.
구조적 안정성 유지: 다공성 MOF 및 기타 재료의 경우 결정 붕괴를 방지하려면 온도를 주의 깊게 제어해야 합니다.
반복성: 데이터 비교 가능성을 높이기 위해 가능한 한 동일한 조건에서 동일한 샘플 배치를 테스트하십시오.
3, BET 테스트 실험 단계
3.1 흡착탈착 등온선 구하기
샘플 튜브 로딩 → 샘플 풀에 고정
탈가스 처리 → 표면 청결도 확보
콜드 트랩 냉각 → 액체 질소(77K) 또는 기타 냉각 방법
점차적으로 압력을 높이십시오 → 다른 상대 압력에서 가스 흡착량을 기록하십시오
완전한 사이클 → 완전한 흡착탈착 등온선을 구함
3.2 BET 간격 선택
일반적으로 0.05-0.35 P/P0 범위에 장착됩니다.
BET 일관성 기준을 충족해야 합니다.
4、 데이터 처리 및 계산
4.1 단일분자층 흡착능력의 계산

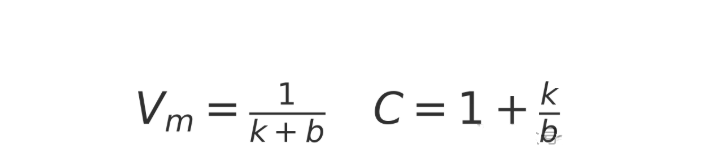

BET 방정식을 선형적으로 피팅하면 기울기(k)와 절편(b)을 얻을 수 있으며 다음과 같이 계산할 수 있습니다.
4.2 비표면적 계산

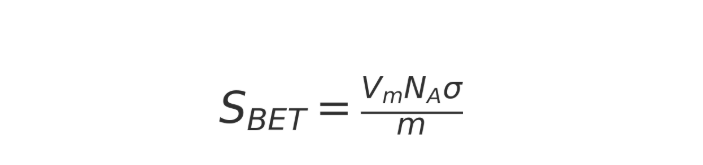

가스의 분자 단면적(질소 분자는 약 0.162nm²)을 고려하면 다음과 같습니다.
어느:
(NA): 아보가드로 상수
(σ) 가스 분자 단면적
(m) : 샘플 품질

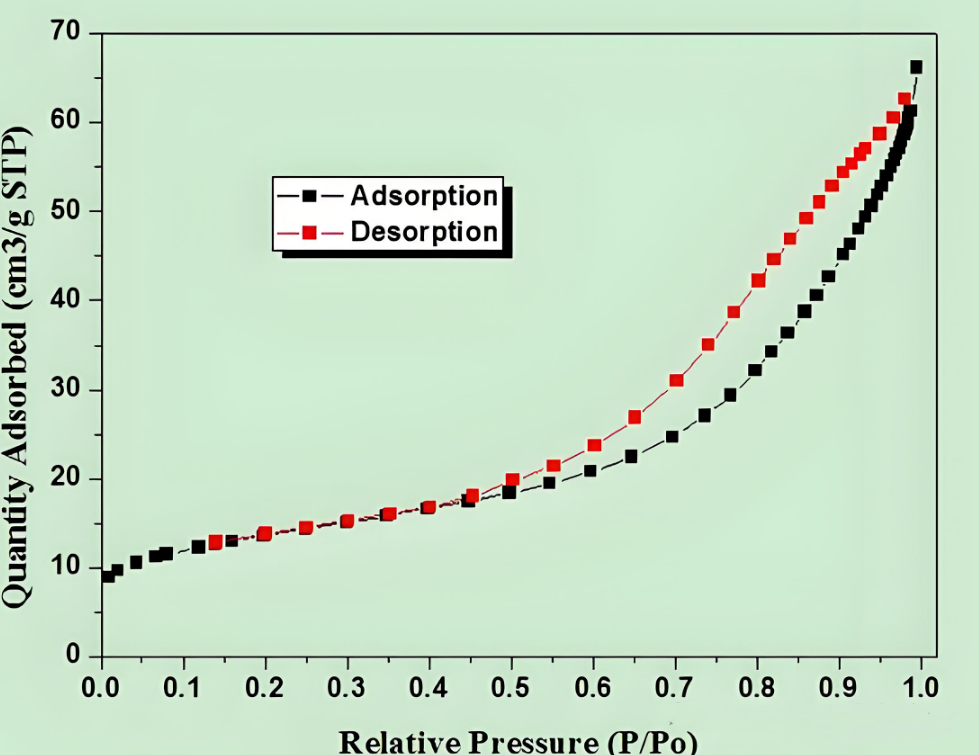

4.3 흡착탈착 등온선 분석
BET 비표면적 외에도 등온선 및 히스테리시스 루프에서도 정보를 얻을 수 있습니다.
조리개 분포: BJH 또는 DFT 방법을 사용하여 계산
세공용적: 높은 상대압력하에서의 흡착능력으로 추정
기공 구조 유형: I-VI 등온선 및 히스테리시스 곡선은 다양한 기공 구조에 해당합니다.
5、 기공구조의 종류와 분석
비표면적 외에도 BJH, DFT 및 기타 방법과 결합된 BET 테스트를 통해 기공 크기 분포 정보를 제공할 수 있습니다.
미세기공(<2 nm)
메조기공(2~50nm)
거대 기공(>50 nm)
조리개는 50nm보다 큽니다.
질소 흡착에서는 일반적으로 유형 II 등온선을 나타내며 흡착 용량은 압력이 증가함에 따라 계속 증가합니다.
거대 기공 자체는 비표면적에 크게 기여하지 않지만, 복합 다공성 구조 재료에서 "전송 채널" 역할을 하여 확산 성능을 향상시킬 수 있습니다.
조리개는 2-50 nm 사이입니다.
이는 명확한 히스테리시스 루프와 함께 흡착 탈착 등온선에서 IV 유형 곡선을 나타냅니다.
실리카, 알루미나, 메조다공성 탄소 등과 같은 재료에 널리 존재합니다.
장점: 분자 질량 전달에 유리하며 일반적으로 촉매 담체로 사용됩니다.
2 nm 미만의 기공 크기로 매우 높은 비표면적을 제공합니다.
활성탄, 제올라이트, MOF 등에서 흔히 발견됩니다.
77K에서의 질소 흡착은 확산에 의해 제한될 수 있으며, 측정을 보완하려면 CO 2 흡착이 필요합니다.
6、 일반적인 문제 및 예방 조치
BET 간격의 부적절한 선택: 상대 압력이 너무 낮거나 너무 높으면 피팅 편차가 발생할 수 있습니다.
과도하거나 불충분한 탈기:
과도 → 물질구조 붕괴
불충분 → 표면 잔류 불순물, 흡착 능력이 거짓으로 높음
과도한 샘플 활동: 일부 촉매제는 테스트 과정에서 질소와 상호 작용할 수 있으므로 특별한 주의가 필요합니다.
결과 비교의 어려움: 실험실마다 다른 전처리 조건을 사용할 수 있으므로 데이터를 게시할 때 탈기 온도, 시간 및 흡착 가스 유형을 표시해야 합니다.
7、 BET 테스트의 응용 분야
촉매 개발
비표면적이 클수록 활성 부위가 많아지고 일반적으로 촉매 활성이 높아집니다.
에너지 재료
리튬 배터리 및 커패시터용 전극 재료의 에너지 저장 성능은 비표면적 및 기공 구조와 밀접한 관련이 있습니다.
흡착제 및 분리재
활성탄, 제올라이트, MOF 등의 흡착 성능은 비표면적에 직접적으로 의존합니다.
환경 거버넌스
VOC, 중금속 이온 등 오염물질을 흡착, 제거하려면 비표면적이 높은 소재가 필요합니다.
BET 비표면적 테스트는 전통적이고 실용적인 특성 분석 방법으로 80년 이상 재료 과학 분야에 적용되어 왔습니다. 합리적인 샘플 준비, 간격 선택 및 데이터 처리를 통해 연구자는 정확한 표면적 및 기공 구조 정보를 얻을 수 있으며 재료 설계 및 성능 최적화를 위한 견고한 데이터 지원을 제공합니다.
SAT NANO는 최고의 공급업체입니다.나노 및 마이크로 소재중국에서는 금속 분말, 탄화물 분말, 산화물 분말 등을 공급할 수 있습니다. 우리는 제품을 공급할 뿐만 아니라 SEM, BET 테스트와 같은 다양한 테스트 서비스도 제공합니다. 문의 사항이 있으면 언제든지 sales03@satnano.com으로 문의해 주세요.
